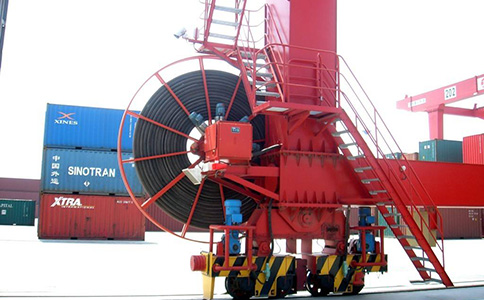

電纜卷筒如何設計選型

電纜卷筒設計選型的技術難點是要保證卷繞速度與設備移動速度的同步，同時還要保證卷繞過程中卷筒電纜所受拉力適中。因此，電纜卷筒設計選型時應綜合考慮以下因素：

1、電纜規格及種類

電纜截面積從1.0~240mm2，電纜外徑直接影響卷盤的軸向尺寸及動力需求。電纜截面超過35 mm2時不應選擇非電動式卷筒(配重式可放寬至50mm2)，扁電纜只能選用軸向單排的卷盤。電纜應選擇YCW型(動力電纜)和CEFR型(控制信號電纜)等，較柔軟且有一定的抗拉強度。電纜的外徑和單重力求準確。

2、卷繞長度

影響卷盤的徑向尺寸及動力需求，長度越長，對動力要求越高。非電動式電纜卷筒難以完成大行程的卷繞。地面電源錨位也直接影響電纜卷筒的選型，常見的電源錨位有端部供電和中點供電兩種。中點供電不能選擇非電動磁耦合式(JQC系列)。

3、設備移動速度

影響電動式電纜卷筒的電動機功率和傳動比。當設備移動速度超過60米/分時，應選擇變頻控制式(BP系列)。

4、 裝機高度

影響電動式電纜卷筒的電動機功率，安裝高度越高，對動力需求越大。安裝時不能超過設計要求。

【總結】電纜規格及種類、卷繞長度、設備移動速度、裝機高度等4個參數是電纜卷筒設計選型的依據，應綜合考慮，同時，還應考慮電纜卷筒的結構與布置方式，以滿足實際工況需求。

• 問

  什么是聚氯乙烯拖鏈電纜？

  答

  聚氯乙烯拖鏈電纜一般指電纜護套采用聚氯乙烯材料的拖鏈電纜，聚氯乙烯（Polyvinyl chloride)，英文簡稱PVC，應用非常廣泛。PVC有硬質和軟質兩種。

• 問

  普通電纜RVVP能不能上電纜拖鏈？

  答

  嚴格來說，RVVP是不能上電纜拖鏈的。普通電纜RVVP是用于固定敷設的軟電纜，雖可偶爾移動使用，但不適用于頻繁來回往復彎曲的運動場合。
