編碼器電纜布線規范

編碼器信號傳輸?shù)诫娮咏邮掌鲿r(shí)zui常見的問題是信號失真和電子噪聲。每個問題都會造成編碼器計數的獲取或丟失。這些問題時有出現，但其實很多都是可以通過正確布線和規范安裝來避免的。

編碼器電纜布線規范：

• 1.編碼器通訊電纜必須遠離電機、變壓器、變頻器等嚴重磁場干擾設備;
• 2.編碼器通訊電纜必須與電源電纜、大功率電纜及高噪電纜分開鋪設，zui好使用屏蔽良好的金屬電纜管套;
• 3.電柜內與其他電纜保持zui小間距2cm，電柜外間距50cm;
• 4.編碼器電纜要合理布線，避免預留電纜過長，造成線槽阻塞;
• 5.為避免耦合干擾，應盡量減少信號電纜與功率電纜平行走線的可能;
• 6.編碼器電纜應盡量安排在距離金屬部件近的位置，例如控制柜面板、橫梁和金屬導軌等;
• 7.必須使用金屬電纜支架，并保證支架連接處導通相連接地;
• 8.若空間受限，請使用金屬隔板、金屬套管及金屬線槽，并保持良好接地。

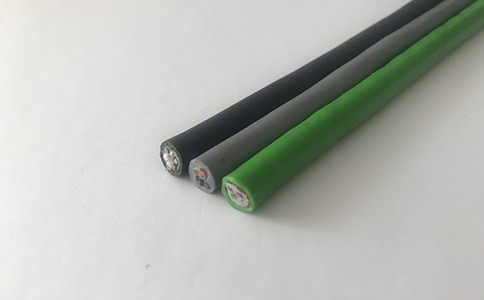

編碼器電纜的布線是否規范，會影響編碼器的正常使用和壽命，實際應用中選擇適合的柔性電纜型號規格也是至關重要的。

• 問

  為什么高柔線那么硬？

  答

  千萬別認為高柔線是軟的，中文里的“柔”的確等同于“軟”，但“高柔性電纜”這一電纜名詞的引入最初用于進口電纜，這里的“柔性”并非單指柔軟，而是指柔韌。尤其有些進口高端拖鏈電纜，手感雖然較國產拖鏈電纜硬，但耐用性及認可度卻是公認的好。

• 問

  采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次？

  答

  這個說法存在明顯的問題。拖鏈電纜的耐彎曲壽命的每一次代表著拖鏈電纜的一個運動過程，它包含著電纜的彎曲半徑、行程、速度及環境，也就是說拖鏈電纜的耐彎曲次數中的每一次存在多種情況。采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次，這個說法以偏概全。
